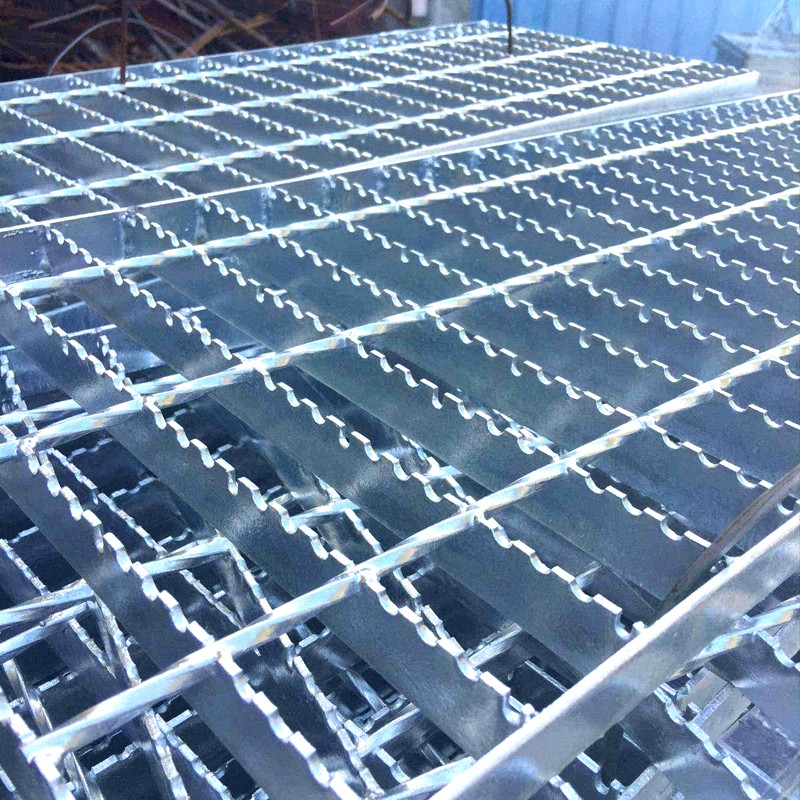

影響熱鍍鋅鋼格板鍍層厚度的因素主要有：鋼格板金屬成分，鋼格板的表面粗糙度，鋼格板中的活性元素硅和磷含量及分布狀態(tài),，鋼格板的內應力，鋼格板工件幾何尺寸，鋼格板熱浸鍍鋅工藝現行的國際和中國熱鍍鋅標準都根據板材厚度劃分區(qū)段，鋅鍍層平局厚度以及局部厚度應達到相應厚度，以確定鋅鍍層的防腐蝕性能。厚度不同的鋼格板工件，達成熱平衡和鋅鐵交換平衡 所需的時間不同，形成的鍍層厚度也不同。標準中的鍍層平均厚度是基于上述鍍鋅機理的工業(yè)生產經驗值，局部厚度是考慮到鋅鍍層厚度分布的不均勻性以及對鍍層防腐蝕性要求所需要的經驗值。因此,ISO標準，美國ASTM標準，日本 JIS 標準和中國標準在鋅鍍層厚度要求上略有不同，大同小異。

依據中華人民共和國熱鍍鋅標準GB/B 13912-2002中的規(guī)定。熱鍍鋅鋼格板產品的上鋅量標準為以下數據：熱鍍鋅鋼格板的厚度大于或等于6mm的，熱鍍鋅鋼格板上鋅量平均厚度應大于85微米，局部厚度應大于70微米。熱鍍鋅鋼格板的厚度小于6mm大于3mm的，熱鍍鋅鋼格板上鋅量平均厚度應大于70微米，局部厚度應大于55微米。 熱鍍鋅鋼格板的厚度小于3mm大于1.5mm的，熱鍍鋅鋼格板上鋅量平均厚度應大于55微米，局部應大于45微米。

標簽： 插接鋼格板、 熱鍍鋅鋼格板、 復合鋼格板、
