監獄隔離網施工組織設計

添加時間：2022-08-08 點擊量：

一、基礎施工

1、測量放線

1）根據設計圖紙，準確定位隔離網基礎的位置，進行基礎開挖。

2）基坑開挖尺寸均應滿足設計要求。

2、預埋件及安裝

1）立柱底座采用地埋方式安裝，預制預埋鐵件地埋與立柱法蘭盤連接，立柱底座為500 mm *500 mm *500mm，底座四角預制四個直徑16mm熱鍍鋅螺栓（每個螺栓中心為距基礎兩邊150mm的交叉點），從頂端往下絲長不小于150mm（與地籠焊為一體），螺栓高于底座平面50mm（底座平面應與所在位置最終地面高度在同一水平高度），螺栓間距為200mm*200mm，與立柱法蘭盤螺孔相適應。立柱保持豎直、不歪斜。地籠的制作方法見基礎示意圖。

2）隔離網立柱間距3m，邊框與立柱采用螺栓固定邊耳式連接，邊耳均為40mm*40mm*6mm扁鐵，邊耳螺孔可調，調節距離不小于15mm；邊耳固定螺栓為直徑14mm*50mm全絲熱鍍鋅安全螺栓、螺母，每片網單邊連接點為6個以上。隔離網設計要求整體連貫一致，框網方正，對角線誤差不大于2cm。

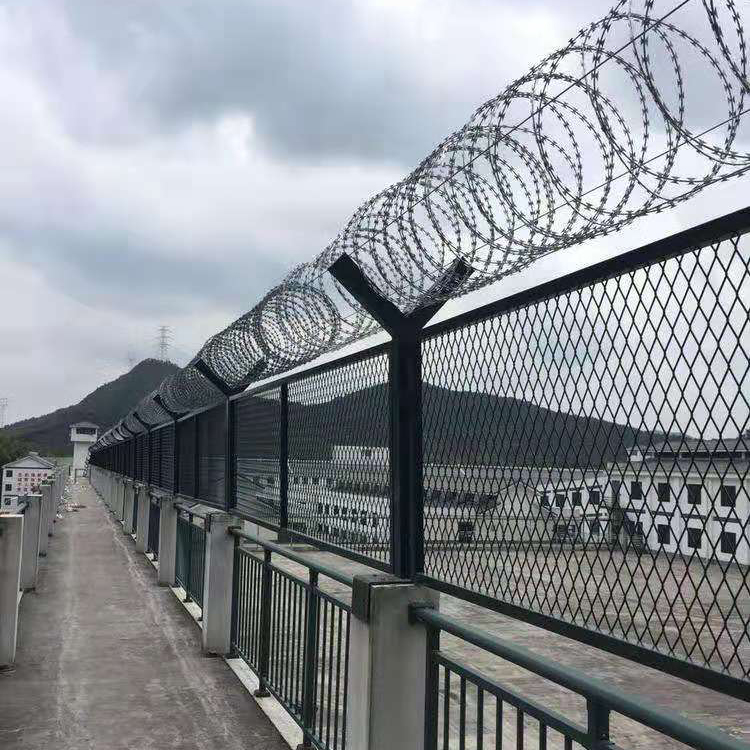

3）V型托架刀刺網拉絲采用貫穿式連接，每隔20米固定拉絲，立柱做調直處理，每20米校正，每100米偏差角度不大于5°，安裝整體無歪斜，隔離網整體呈直線（除地形需要做出適宜角度外）。

4）網頁菱形孔要求豎向排列，網頁緊固牢靠、平整美觀，每單元網頁每側不少于六個連接固定點。

5）蛇腹式刀刺網每圈刀刺間隔100mm，每米刀刺不少于10圈。刀刺網安裝固定卡扣整體調正，使刀刺網不出現擰轉情況，刀刺刺圈分布均勻，每隔20米與拉絲固定；分段連接處需將兩端刀刺網做連接固定，刀刺網固定點需緊鎖不得出現松動、脫落現象；刀刺網安裝與隔離網平行，上下左右均成直線延伸，轉角處需做加密加固處理。

6）金屬隔離網墻在施工時，每間隔一定距離（通常為120米）應將網墻立柱做一次雙柱分段隔離，雙柱間隙不大于10mm。網墻拐角處和分段處的兩根立柱應預制連體底座，連體底座的體積應為單體底座的兩倍。
