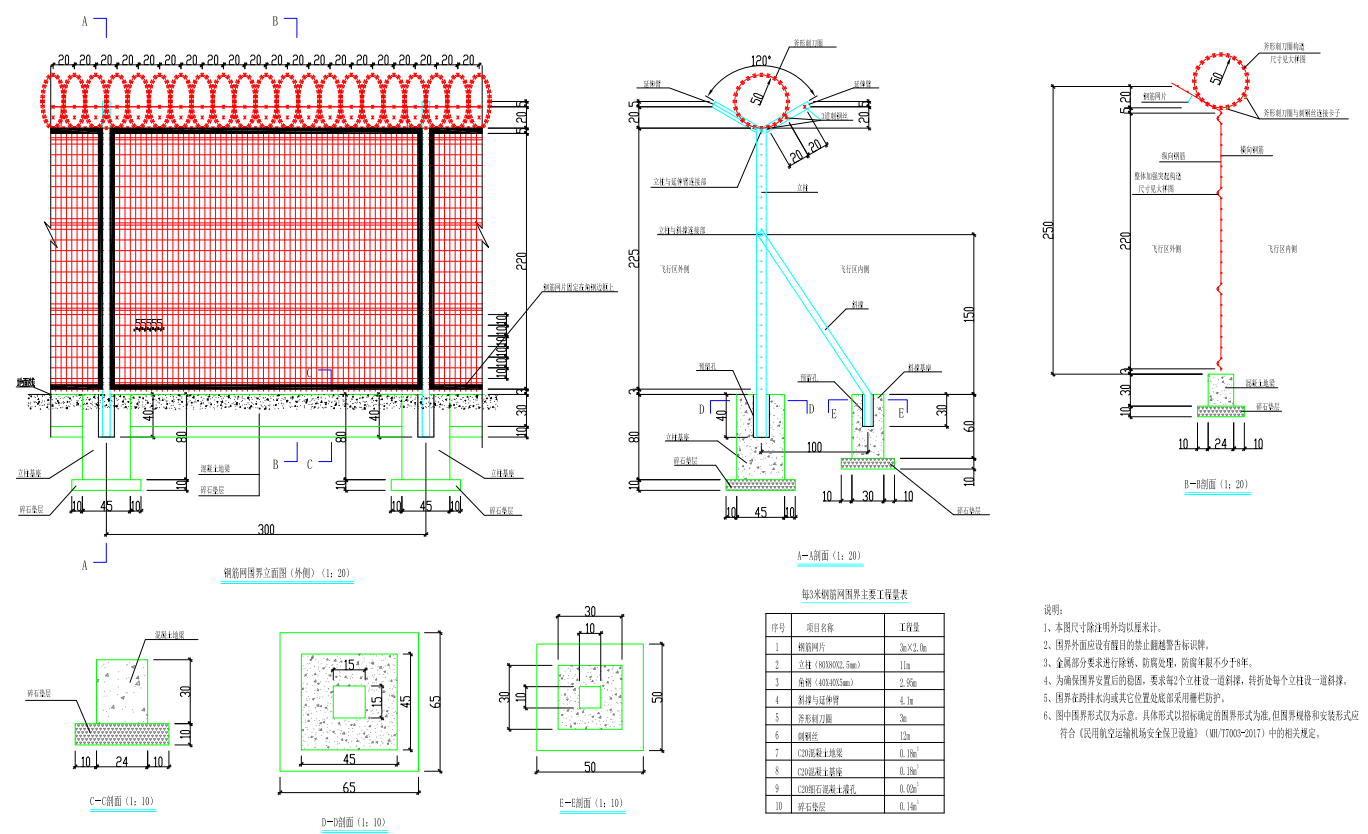

上圖為飛機場區金屬網圍欄的圖紙，以此款產品為例，進行詳細分析。

1.本圖尺寸除注明外均以cm計，比例如圖所示。
2.新建鋼網圍界所在平面位置詳見“道施01”。
3.圍界具體尺寸應符合《民用運輸機場安全保衛設施》(MH/T7003-2017)中的相關規定。為確保圍界安置后的穩固，每2個立柱設一道斜撐、轉折處每個立柱設一道斜撐。
4.鋼筋網采用冷拉低碳鋼絲電焊網并經鍍層防腐處理， 要求防腐處理前的冷拉低碳鋼絲直徑不小于5mm?？估瓘?qiáng)度應達到640MPa，焊點抗拉力應達到2063N。立柱、斜撐及延伸管作內外防腐處理。刺刀圈內芯為直徑2.5mm的冷拉低碳鋼絲并經防腐處理，外面裹覆經防腐處理的刀片圈，刀片的刀口寬度及間距均為10~15mm。
5.立柱截面尺寸為80mmx80mmx2.5mm，斜增和延伸管截面尺寸為50mmx50mmx2.0mm，鋼筋網片網格尺寸為100mmx50mm(中到中)，刺刀圈直徑不小于500mm。
6.立柱頂部應加蓋柱帽，立柱與鋼筋網、立柱與斜撐及立柱與延伸臂的連接采用防盜形式并經防腐處理，圍界整體防腐年限應達到8年，
7.網片邊框采用40mmx40mmx5mm角鋼，鋼筋網伸入圍界邊框并與邊框角鋼焊接牢固，圍界邊框與支撐柱用螺栓栓接牢固。邊框離效間隙不大于3cm。
8.基座采用C20水泥混凝土預制，預留孔在立柱與斜撐安放后用C20細石混凝土灌實；地梁采用MU15燒結普通磚用M7.5水泥砂漿砌筑或C20素混凝土現澆；墊層采用粒徑為0~5cm的級配碎石。
9.碎石墊層下土基及開槽兩側回填土壓實度要求不小于0.90(重型壓實法)。

10.圍界外側設置若干醒目的禁止翻越警告標識牌 ，標識牌應安裝牢固 ，間距宜不大于150m。
11、圖中圍界形式僅為示意。具體形式以招標確定的圍界形式為準。
